NEMA 17 Биполярный 1,8 град 0.24 Нм 1,2 А 3,36 В 42x42x29,5 мм 4-проводной шаговый двигатель
Номер детали производителя:42H029H-1204A-002
Размер рамки: 42x42 мм
Тип двигателя: Биполярный шаговый двигатель
Удерживающий момент: 2,4 кгс.см
Номинальный ток/фаза: 1,2 А
Номинальное напряжение: 3,36 В
Разъем: XHP-4
С шестерней на выходном валу
Общее применение: 3D-принтер, станки с ЧПУ, текстильные машины и т. д.
- Быстрая доставка
- Гарантия качества
Доступна настройка
Внедрение продукции
Общая спецификация
|
Точность угла шага |
±5% |
|
Точность сопротивления |
±10% |
|
Точность индуктивности |
±20% |
|
Повышение температуры |
80К Макс. |
|
Температура окружающей среды |
-20 градус ~+50 градус |
|
Изоляционное сопротивление |
100 МОммин. при 500 В постоянного тока |
|
Диэлектрическая прочность |
Одна минута при 500 В переменного тока∙5 мА Макс. |
|
Радиальный люфт вала |
0.06Макс.@450г |
|
Осевой люфт вала |
0.08Макс.@450г |
Электрические характеристики
| Номер модели | 42H029H-1204A-002 |
| Тип двигателя | Биполярный |
| Шаг угла | 1,8 градуса ±5% |
| Количество фаз | 2 |
| Удержание крутящего момента | 2,4 кгс.см |
| Номинальный ток/фаза | 1,2 А (пиковое значение) |
| Номинальное напряжение | 3.36V |
| Фазовое сопротивление | 2,8 Ом ± 10% (20 градусов) |
| Фазовая индуктивность | 3,85 мГн±20% (1 кГц, 1 В, среднеквадратичное значение) |
| Инерция ротора | 32г.см² |
Физические характеристики
| Размер кадра | 42x42 мм |
| Длина тела | 29,5 мм |
| Диаметр вала | Φ5 мм |
| Длина переднего вала | 16,5 мм |
| Длина вала | 14,5 мм |
| Количество потенциальных клиентов | 4 |
| Длина вывода | 80 мм |
| Калибр провода | AWG26 |
| Масса | 0.2 кг |
Спецификация шестерни
| Модуль | 0.5 |
| № зуба | 16 |
| Угол давления | 20 градусов |
| Диаметр шага | Ф8 |
| Дополнительный диаметр окружности | Ф9 |
| Длина базовой касательной |
2.3260-0.05 |
| Число охватываемых зубов | 2 |
| Класс точности | ГБ/Т10095-1-20018 |
| Материал | Сталь Cr12Mo1V1 или SKD 11 или D2 |
Связь
|
A |
B |
C |
B- |
|
КРАСНЫЙ |
ЖЕЛТЫЙ |
СЕРЫЙ |
ЗЕЛЕНЫЙ |
Часто задаваемые вопросы
Вопрос: Можете ли вы предоставить индивидуальные услуги?
А: Да. У нас есть собственный цех механической обработки, который позволяет нам удовлетворять разнообразные потребности в изготовлении продукции по индивидуальному заказу. Мы можем удовлетворить особые требования, такие как изменение длины, толщины, формы и размера вала в соответствии с уникальными спецификациями, предоставленными нашими клиентами. Наша цель — предоставить индивидуальные решения, соответствующие вашим конкретным потребностям. Не стесняйтесь обсуждать с нами ваши требования к настройке, и мы будем тесно сотрудничать с вами, чтобы обеспечить желаемый результат.
Вопрос: Соответствует ли ваша продукция международным требованиям по защите окружающей среды?
О: Чтобы соответствовать мировым экологическим стандартам, наша продукция получила сертификаты ROHS, REACH и другие сертификаты защиты окружающей среды. Эти сертификаты гарантируют, что наша продукция соответствует строгим нормам и не содержит вредных веществ, что способствует устойчивому и экологически чистому подходу к производству. Мы уделяем приоритетное внимание экологической ответственности при разработке нашей продукции и производственных процессах.
Вопрос: Каковы ваши условия оплаты?
О: Наш срок оплаты составляет 50% авансового платежа банковским переводом заранее, а оставшиеся 50% необходимо оплатить банковским переводом перед отправкой. Обратите внимание, что вариант оплаты Paypal доступен только для заказов образцов.
В: Можете ли вы дать мне скидку?
О: Да, скидки доступны в зависимости от количества, которое вы заказываете. Наши цены конкурентоспособны на рынке, а процент скидки будет зависеть от конкретного количества. Пожалуйста, сообщите нам фактическое количество, которое вам требуется, и мы можем предложить вам соответствующую скидку.
горячая этикетка : nema 17 биполярный 1,8 град 0. 24 нм 1,2 а 3,36 В 42x42x29,5 мм 4-проводной шаговый двигатель, Китай nema 17 биполярный 1,8 град 0 .24 нм 1,2 а 3,36 В 42x42x29,5 мм 4-проводной шаговый двигатель производители, поставщики, завод
Вам также может понравиться
-

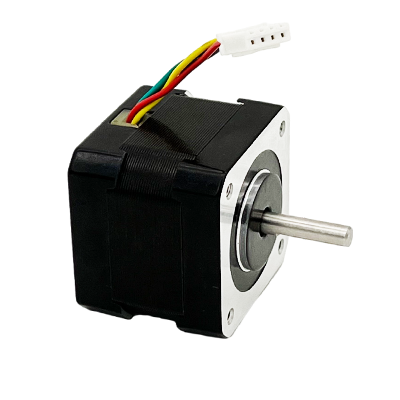

NEMA 17 Биполярный 1,8 град 0.26 Нм 1,5 А 2,25 В 42x...
-

NEMA 17 Биполярный 1,8 град 0.65 Нм 1,5 А 4 В 42x42x...
-

NEMA 17 Биполярный 1,8 град 0.4 Нм 1,2 А 2,8 В 42x42...
-

NEMA 17, униполярный, 1,8 градуса 0,31 Нм (43,1 унци...
-

24 В, 4 0 00 об/мин, 0,43 Нм, 180 Вт, 10,50 А, 57x57...
-

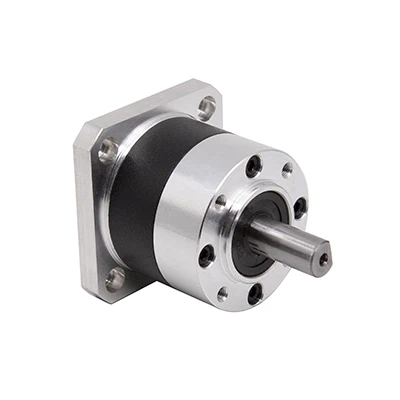

Планетарный редуктор эконом-класса 28-й серии
