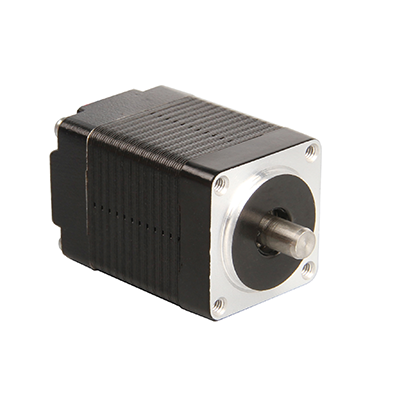

NEMA 8, биполярный, 1,8 градуса, 0.04 Нм (5,6 унций дюймов), 0,6 А, 6 В, 20x20x38 мм, 4-проводной шаговый двигатель

Технический параметр

Элемент	Технические характеристики
Точность угла шага	±5%
Точность сопротивления	±10%
Точность индуктивности	±20%
Повышение температуры	80К Макс.
Температура окружающей среды	-20 градус ~+50 градус
Изоляционное сопротивление	100 МОммин. при 500 В постоянного тока
Диэлектрическая прочность	Одна минута C при 250 В переменного тока∙5 мА Макс.
Радиальный люфт вала	0.06Макс.@450г
Осевой люфт вала	0.08Макс.@100г



Техническая спецификация

Модель №.	Полярный	Рейтинг Напряжение	Текущий/ Фаза	Сопротивление/ Фаза	Индуктивность/ Фаза	Держа Крутящий момент		# из лиды	Ротор инерция	масса	Длина тела
		V	A	Ω	мГн	унция на дюйм	кгс · см		г · см2	кг	мм
20H038H-0604	Биполярный	6.0	0.6	10	5.5	5.6	0.4	4	3.3	0.08	38







Кривая крутящего момента вытягивания









































Часто задаваемые вопросы

Вопрос: Каковы преимущества использования редуктора в шаговом двигателе?

Ответ: Добавление редуктора к системе шагового двигателя может дать несколько преимуществ:

1. Увеличенный крутящий момент. Редуктор позволяет снизить скорость двигателя при одновременном увеличении выходного крутящего момента. Редуктор снижает скорость вращения двигателя и пропорционально увеличивает выходной крутящий момент на выходном валу. Это выгодно, когда для привода нагрузки требуется более высокий крутящий момент.



2. Повышенная точность позиционирования. Использование редуктора с шаговым двигателем может повысить точность позиционирования системы. Снижение скорости двигателя, достигаемое редуктором, увеличивает разрешающую способность двигателя и позволяет выполнять более мелкие шаги, что приводит к повышению точности позиционирования и более плавному движению.



3. Повышенная способность обработки нагрузки. Благодаря добавлению коробки передач шаговый двигатель может выдерживать более тяжелые нагрузки, которые могут превышать прямую мощность двигателя. Увеличенный крутящий момент, обеспечиваемый коробкой передач, позволяет двигателю с легкостью управлять более крупными или более сложными нагрузками.



4. Улучшенная возможность обратного хода. В некоторых случаях может оказаться желательным разрешить ручное перемещение груза или возможность обратного хода. Добавление редуктора может облегчить это за счет уменьшения удерживающего момента двигателя и обеспечения более плавного ручного перемещения груза.



5. Снижение скорости. Для снижения выходной скорости двигателя можно использовать коробку передач. Это полезно, когда приложение требует более низких скоростей вращения или когда необходимо согласование скорости двигателя с приводимой нагрузкой.
