NEMA 14, биполярный, 1,8 град. 0.18 Нм (25 унций на дюйм) 0.7A, 4,6 В, 35x35x33 мм, 4-проводной шаговый двигатель

NEMA 14, биполярный, 1,8 град. 0.18 Нм (25 унций на дюйм) 0.7A, 4,6 В, 35x35x33 мм, 4-проводной шаговый двигатель

Номер детали производителя: 35H033H-0704
Размер рамки: 35x35 мм
Тип двигателя: Биполярный шаговый двигатель
Угол шага: 1,8 град.
Удерживающий крутящий момент: 0,18 Нм (25 унций дюймов)
Номинальный ток/фаза: 0,7A
Напряжение: 4,6 В
Фазовое сопротивление: 6,5 Ом
Индуктивность: 9,4 мГн ± 20% (1 кГц)
Длина корпуса: 33 мм

Отправить запрос
  • Быстрая доставка
  • Гарантия качества
  • Customization AvailableДоступна настройка
Внедрение продукции

Технический параметр

Элемент

Технические характеристики

Точность угла шага

±5%

Точность сопротивления

±10%

Точность индуктивности

±20%

Повышение температуры

80К Макс.

Температура окружающей среды

-10 градус ~+50 градус

Изоляционное сопротивление

100 МОммин. при 500 В постоянного тока

Диэлектрическая прочность

Одна минута при 500 В переменного тока∙5 мА Макс.

Радиальный люфт вала

0.06Макс.@450г

Осевой люфт вала

0.08Макс.@450г



Техническая спецификация

Модель №.

Полярный

Рейтинг
Напряжение

Текущий/
Фаза

Сопротивление/
Фаза

Индуктивность/
Фаза

Держа
Крутящий момент

# из
лиды

Ротор
инерция

Масса

Длина

35H033H-0704

Биполярный

V

A

Ω

мГн

унция в дюйме

кгс · см

4

г∙ см2

кг

мм

4.6

0.7

6.5

9.4

25

1.8

14

0.16

33



31

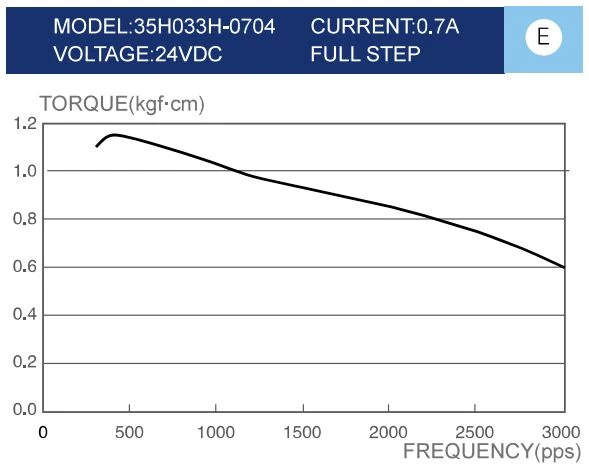

Кривая крутящего момента вытягивания

30



Часто задаваемые вопросы

Вопрос: Каково расположение вашей фабрики?

О: Наша фабрика расположена в городе Чанчжоу, провинция Цзянсу, Китай.



Вопрос: Каков стопорный момент?

A: Стопорный момент — это момент, при котором статор блокирует ротор, когда на шаговый двигатель не подается питание.



Вопрос: Какова точность шагового двигателя и является ли она накопительной?

О: Общая точность шагового двигателя составляет 3-5 % угла шага и не суммируется.



Вопрос: Каковы распространенные размеры шаговых двигателей?

Ответ: Шаговые двигатели бывают разных размеров: от небольших двигателей Nema6, Nema8, Nema 11 и т. д., используемых в миниатюрных устройствах, до более крупных двигателей NEMA 23, 24 или 34, используемых в промышленном оборудовании. Обозначение размера соответствует стандартам Национальной ассоциации производителей электрооборудования (NEMA).



Вопрос: Что означает «НЕМА»?

Ответ: NEMA означает стандарты, установленные «Национальной ассоциацией производителей электрооборудования», в которую входят 560 крупных производителей электротехники в Соединенных Штатах, в основном это производители оборудования и устройств для производства, передачи, распределения и энергетических приложений. Целью установления стандартов является устранение недопонимания между производителями и пользователями электротехнической продукции и определение безопасности применения этой продукции.
