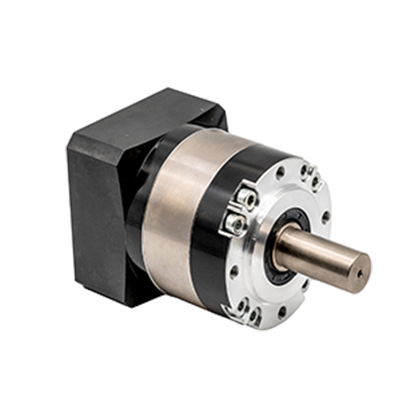

Прецизионный планетарный редуктор серии PRE080

Обзор продукта

Этотпланетарный редукторс прямыми зубцами имеет степень защиты IP65, что обеспечивает устойчивость в сложных условиях. Он доступен в одно-, двух- и трехступенчатых конфигурациях, каждая из которых адаптирована к конкретным требованиям применения. На одном этапе можно выбрать ряд передаточных чисел, включая 3, 4, 5, 7 и 10, с впечатляюще низким люфтом, составляющим менее или равным 10 угловым минутам. Более того, коробка передач PRE080 обеспечивает выдающийся КПД, превышающий или равный 97 %, обеспечивая оптимальную передачу мощности и использование энергии.



Для применений, требующих большего крутящего момента и универсальности, двухступенчатая конфигурация предлагает такие передаточные числа, как 12, 15, 16, 20, 25, 28, 35, 40, 50 и 70, с немного более высоким люфтом, менее или равным 18. угловой мин. Несмотря на возросшую сложность, эффективность остается впечатляющей и составляет не менее 94 %, что соответствует требованиям прецизионных систем.



В сценариях, требующих максимального увеличения мощности и крутящего момента, трехступенчатая конфигурация обеспечивает передаточные числа 100, 125, 140, 175, 200 и 250. При люфте менее или равном 25 угловых минут и эффективности больше или равный 90%, этот вариант обеспечивает надежную и эффективную работу в широком спектре промышленных применений.



Планетарный редуктор с прямыми зубьями сочетает в себе технологические инновации и прочную конструкцию, что делает его идеальным выбором для применений, где точность, долговечность и эффективность имеют первостепенное значение.



Правило именования PRE (Например: PRE-090N-010-20-19-1)



Данные о производительности

Технический параметр		1 этап					2 этап										3 этап
Соотношение		3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100	125	140	175	200	250
Номинальный выходной крутящий момент T2N	Нм	33	46	48	49	46	42	46	44	44	46	44	46	44	46	47	42	44	42	44	42	44
Аварийная остановка Крутящий момент T2NOT	Нм	3-кратный номинальный выходной крутящий момент
Номинальная входная скорость n1N	об/мин	3000
Макс. входная скорость n1B	об/мин	6000
Стандартный люфт P2	угл. мин.	Меньше или равно 10				Меньше или равно 18											Меньше или равно 25
Торсионная жесткость	НмВаркмин	8
Макс. изгибающий момент F2rB	N	1510
Макс. Осевая нагрузка F2aB	N	755
Срок службы	час	20000
Эффективность η	%	Больше или равно 97 %				Больше или равно 94 %											Больше или равно 90 %
Рабочая температура	степень	-10 градус ~90
Смазка		Синтетические смазочные масла
Степень защиты коробки передач		IP65
Монтажное положение		все направления
Уровень шума (н=3000pm, Без нагрузки, 50 см)	дБ(А)	62
Массовые моменты инерции J1	кг.см2	0.18	0.17	0.16	0.16	0.16		0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16	0.16



Механические размеры

Соответствующий размер двигателя

Серия PRE080	Этап	Соотношение	Диаметр выходного вала	Диаметр входного вала	Диаметр x длина вала двигателя/Диаметр и высота направляющей на двигателе/Кол-во-диаметр-расстояние между монтажными отверстиями
	Один этап	3/4/5/7/10	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90
	Два этапа	12/15/16/20/25/28/ 35/40/50/70	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90
	Три этапа	100/125/140/175/200/250	20	19	Φ19×30/Φ70×3/4-Φ5.5-Φ90
					Φ19×30/Φ70×3/4-Φ6.5-Φ90

Советы: Планетарный редуктор — это сложное механическое устройство, предназначенное для передачи крутящего момента и управления скоростью в различных механических системах. Он принадлежит к семейству зубчатых редукторов, которые являются важнейшими компонентами машин, требующих контролируемого движения, усиления крутящего момента и регулирования скорости. Термин «планетарный» относится к расположению шестерен внутри системы, напоминающему планетарную систему в нашей Солнечной системе.



Часто задаваемые вопросы

Вопрос: Каковы ваши условия оплаты?

О: Мы принимаем 50% предоплату банковским переводом заранее и 50% предоплату банковским переводом перед отправкой. Для старых клиентов это может быть скорректировано. Кроме того, Paypal доступен только для образца.



Вопрос: Что такое планетарный редуктор?

A: Планетарный редуктор, также известный как эпициклический редуктор, представляет собой тип зубчатой ​​системы, используемой для передачи и управления крутящим моментом и скоростью между вращающимся входным валом, выходным валом и одним или несколькими промежуточными валами. Он состоит из центральной солнечной шестерни, сателлитов, кольцевой шестерни и водила, удерживающего сателлиты.



Вопрос: Как работает планетарный редуктор?

A: В планетарной коробке передач солнечная шестерня приводится в движение входным валом, а сателлиты установлены на водиле, которое вращается вокруг солнечной шестерни. Планетарные шестерни входят в зацепление как с солнечной шестерней, так и с шестерней на внешнем венце. Когда солнечная шестерня вращается, она заставляет вращаться планетарные шестерни, которые, в свою очередь, приводят в движение выходной вал, соединенный с коронной шестерней. Такое расположение позволяет использовать различные передаточные числа и выходной крутящий момент.



Вопрос: В чем преимущество низкого передаточного числа в планетарной коробке передач?

Ответ: Низкое передаточное число в планетарной коробке передач увеличивает выходную скорость при одновременном снижении крутящего момента. Это выгодно для применений, требующих высокоскоростной работы, таких как конвейерные ленты или быстродвижущиеся машины, где требуется быстрое движение.



Вопрос: Можете ли вы предоставить индивидуальное обслуживание?
О: Благодаря нашему собственному цеху механической обработки мы можем удовлетворить потребности различных клиентов в продукции по индивидуальному заказу, даже длина, толщина, форма и размер вала могут быть настроены в соответствии с требованиями клиентов.



Вопрос: Какова роль несущей пластины в планетарном редукторе?

Ответ: В планетарном редукторе несущая пластина, также известная как водило сателлитов или просто водило, играет решающую роль в удержании и поддержке планетарных шестерен. Водило — это структурный компонент, который соединяет шестерни планеты и позволяет им вращаться вокруг центральной оси, одновременно вращаясь вокруг солнечной шестерни.



Вопрос: Как используются планетарные редукторы в конвейерных системах?

Ответ: Планетарные редукторы играют решающую роль в конвейерных системах, обеспечивая необходимое снижение скорости, увеличение крутящего момента и точное управление движением, необходимое для эффективной и результативной обработки материалов. Их компактный дизайн, возможности распределения нагрузки и гибкость делают их популярным выбором в различных конвейерных приложениях в таких отраслях, как производство, логистика и складирование.



Вопрос: Что отличает прецизионный планетарный редуктор от стандартного планетарного редуктора?

Ответ: Прецизионный планетарный редуктор отличается превосходной точностью изготовления, более жесткими допусками и повышенной точностью по сравнению со стандартным планетарным редуктором.



Вопрос: А как насчет качества вашей продукции?

Ответ: Наша компания имеет сертификаты ISO9001 и ISO14001, что гарантирует соответствие наших производственных процессов международным стандартам управления качеством и экологического менеджмента. Кроме того, все наши двигатели сертифицированы CE и соответствуют необходимым европейским требованиям безопасности, здоровья и защиты окружающей среды.



В: Каков ваш минимальный объем заказа, можете ли вы прислать мне образцы?

О: Минимальный объем заказа варьируется в зависимости от конкретной модели, и мы открыты для обсуждения в каждом конкретном случае. Кроме того, мы можем предоставить образцы по запросу.
