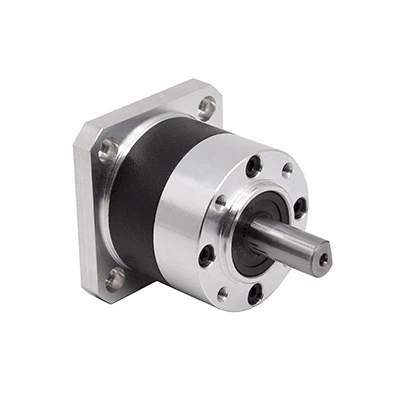

Планетарный редуктор эконом-класса 42-й серии
Размер рамы: Φ42 мм или 42x42 мм.
Тип коробки передач: с прямыми зубьями.
Степень защиты редуктора: IP54.
Одна ступень: соотношение 3, 4, 5, 7, 9, 10; люфт Меньше или равен 0,8 градуса; эффективность больше или равна 85%
Двухступенчатый: соотношение 15, 25, 28, 45, 50; люфт Меньше или равен 1,6 градуса; эффективность больше или равна 75%
Три ступени: соотношение 100, 125, 180, 225; люфт Меньше или равен 2,4 градуса; эффективность больше или равна 65%
Совместим с: шаговым двигателем Nema 17, круглыми двигателями BLDC серии 42, квадратными двигателями BLDC серии 42.
- Быстрая доставка
- Гарантия качества
Доступна настройка
Внедрение продукции
Данные о производительности
|
Этап |
1 этап |
2 этап |
3 этап | ||||||||||||||
|
Соотношение |
|
3 |
4 |
5 |
7 |
9 |
10 |
15 |
25 |
28 |
45 |
50 |
100 |
125 |
180 |
225 |
|
|
Длина L1 |
мм |
41 |
48.5 |
58 |
|||||||||||||
|
Номинальная нагрузка |
Нм |
3.5 |
10 |
15 |
|||||||||||||
|
Максимальная нагрузка |
Нм |
6 |
15 |
20 |
|||||||||||||
|
Эффективность η |
% |
85% |
75% |
65% |
|||||||||||||
|
Люфт |
степень |
Меньше или равно 0,8 градуса |
Меньше или равно 1,6 градуса |
Меньше или равно 2,4 градуса |
|||||||||||||
|
Масса |
КГ |
0.4 |
0.6 |
0.8 |
|||||||||||||
|
Температура рабочей среды |
степень |
-20 градус ~90 градусов (низкая температура настраивается) |
|||||||||||||||
|
Номинальная входная скорость n1N |
об/мин |
3000 |
|||||||||||||||
|
Макс. входная скорость n1B |
об/мин |
5000 |
|||||||||||||||
|
Степень защиты коробки передач |
ИП |
54 |
|||||||||||||||
|
Смазка |
Ресурсная смазка |
||||||||||||||||
|
Шум |
дБ |
55 дБ/1 м |
|||||||||||||||
|
Срок службы |
час |
~20000 |
|||||||||||||||
Механический размер
Часто задаваемые вопросы
Вопрос: В чем разница между одноступенчатым и многоступенчатым планетарным редуктором?
Ответ: Одноступенчатый планетарный редуктор имеет один комплект сателлитов, а многоступенчатый планетарный редуктор имеет несколько комплектов сателлитов, соединенных вместе. Многоступенчатые коробки передач обеспечивают более высокие передаточные числа за счет разделения передачи на несколько ступеней.
Вопрос: Каков срок доставки вашей продукции?
О: Как правило, срок изготовления наших редукторов составляет около 30-35 дней (при срочных заказах мы можем ускорить изготовление). Время транспортировки зависит от способа транспортировки, который выбирают наши клиенты.
