Бесщеточный двигатель постоянного тока с редуктором, 42 мм
Бесщеточные двигатели постоянного тока с редуктором диаметром 42 мм имеют корпус размером 42x42 мм и состоят из экономичного планетарного редуктора и бесщеточного двигателя постоянного тока квадратного сечения диаметром 42 мм. Они доступны в 4 стандартных моделях с передаточным числом от 3:1 до 250:1. Интеграция бесщеточной технологии обеспечивает эффективную и долговечную работу, а широкий диапазон передаточных чисел облегчает широкий спектр применений.
- Быстрая доставка
- Гарантия качества
Доступна настройка
Внедрение продукции
Механический размер
Общая спецификация
| Тип обмотки | звезда |
| Угол эффекта Холла | 120 градусов (электрический угол) |
| Осевой люфт вала | 0.025 мм |
| Температура окружающей среды | 0 градус -+50 градус (без конденсации)) |
| Влажность окружающей среды | <85 % (без конденсации) |
| Макс. Радиальная сила | 50N |
| Макс. Осевая сила | 20N |
| Класс изоляции | класс Б |
| Диэлектрическая прочность | one minute@500VAC.5mA |
| Изоляционное сопротивление | Мин. 100 МОм при 500 В постоянного тока |
Электрическое подключение
| Ведущий НЕТ. | Цвет свинца | Свинцовый манометр | Связь |
| 1 | Красный | УЛ1007/26АВГ | ВКК |
| 2 | Черный | Земля | |
| 3 | Желтый | ЗАЛ А | |
| 4 | Белый | ЗАЛ Б | |
| 5 | Синий | ЗАЛ С | |
| 6 | Апельсин | УЛ1007/22АВГ | Фаза U |
| 7 | Зеленый | Фаза V | |
| 8 | Коричневый | Фаза W |
Параметр коробки передач
| Этап | Один этап | Два этапа | Три этапа | ||||||||||||||||||
| Коэффициент уменьшения | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 100 | 100 | 125 | 140 | 175 | 200 | 250 |
| Длина 1 (мм) | 41 | 48.5 | 58 | ||||||||||||||||||
| Номинальная нагрузка (Нм) | 3.5 | 10 | 15 | ||||||||||||||||||
| Люфт (градус) | 0.8 градусов Макс. | 1,6 градуса Макс. | 2,4 градуса Макс. | ||||||||||||||||||
| Номинальная входная скорость (об/мин) | 3000 об/мин | ||||||||||||||||||||
Техническая спецификация
| Модель №. | Обратная ЭДС постоянная | Номинальное напряжение | Скорость | Номинальный крутящий момент | Власть | Номинальный ток | Нет скорости загрузки | Ток холостого хода | Сопротивление/линия-линия | Индуктивность/линия-линия | Длина |
| В/об/мин | В постоянного тока | об/мин | N.m | W | A | об/мин | A | Ω | мГн | мм | |
| 42BL02402-0026-XXX | 4.1 | 24 | 4000 | 0.062 | 26 | 1.77 | 6700 | 0.19 | 1.76 | 3.2 | 40 |
| 42BL02402-0053-XXX | 6.1 | 24 | 4000 | 0.125 | 52.5 | 3.4 | 6500 | 0.53 | 0.78 | 1.26 | 60 |
| 42BL02402-0078-XXX | 4.3 | 24 | 4000 | 0.185 | 77.5 | 4.8 | 6000 | 0.32 | 0.76 | 1 | 80 |
| 42BL02402-0105-XXX | 4.1 | 24 | 4000 | 0.251 | 105 | 6 | 5900 | 1 | 0.52 | 0.783 | 100 |
Примечание. Клиентам необходимо указать только скорость и крутящий момент окончательно завершенного двигателя, и мы выберем подходящий двигатель и коробку передач для вашего применения.
Часто задаваемые вопросы
Вопрос: Являются ли бесщеточные двигатели постоянного тока с редуктором энергоэффективными?
О: Да, бесщеточные двигатели постоянного тока с редуктором известны своей энергоэффективностью. Исключение щеток в их конструкции существенно снижает потери энергии. Кроме того, интеграция электронного управления позволяет этим двигателям точно управлять скоростью и крутящим моментом, что еще больше повышает их эффективность. Такая эффективность делает их отличным выбором для приложений, где важно минимизировать энергопотребление.
Вопрос: Как мне выбрать подходящий бесщеточный двигатель постоянного тока с редуктором для моего проекта?
О: Чтобы выбрать правильный двигатель, необходимо учитывать некоторые факторы, такие как требуемый крутящий момент, скорость, ограничения по размеру и рабочий цикл. Пожалуйста, не стесняйтесь проконсультироваться с нашим отделом продаж, наши продавцы помогут вам выбрать наиболее подходящую модель.
Вопрос: Каковы наиболее распространенные проблемы с бесщеточными двигателями постоянного тока с редуктором?
О: Проблемы могут включать перегрев, износ шестерен и проблемы с электронным контроллером. Регулярное техническое обслуживание и правильное использование помогут предотвратить эти проблемы.
Вопрос: Как вы защищаете двигатели во время транспортировки, чтобы предотвратить повреждение?
О: Чтобы защитить двигатели во время транспортировки, мы используем амортизирующую пенопластовую упаковку. Каждый двигатель аккуратно помещается в отдельный карман внутри упаковки, чтобы предотвратить столкновения и выдержать любые вибрации, которые могут возникнуть во время транспортировки, гарантируя их безопасную доставку.
Вопрос: Какую послепродажную поддержку вы предоставляете?
О: Мы предлагаем комплексный пакет послепродажного обслуживания. На нашу продукцию распространяется 12-месячная гарантия качества с даты отправки. Кроме того, мы предоставляем технические консультационные услуги на ранней стадии проекта.
Вопрос: Есть ли у вас требования к минимальному объему заказа (MOQ)?
О: Наш минимальный объем заказа (MOQ) может варьироваться в зависимости от продукта. Некоторые товары могут иметь определенный минимальный заказ, в то время как другие могут быть доступны для покупки в меньших количествах. Пожалуйста, свяжитесь с нашим отделом продаж для получения дополнительной информации о минимальном заказе для конкретного продукта, который вас интересует.
горячая этикетка : Бесщеточный двигатель постоянного тока с редуктором 42 мм, Бесщеточный двигатель постоянного тока с редуктором 42 мм производители, поставщики, завод
Вам также может понравиться
-
310В, 4000 об/мин, 0,72 Нм, 300 Вт, 1,16 А, 80x80x84...
-
40x40 мм, 100 Вт, 3000 об/мин, 0,32 Нм, 220 В переме...
-

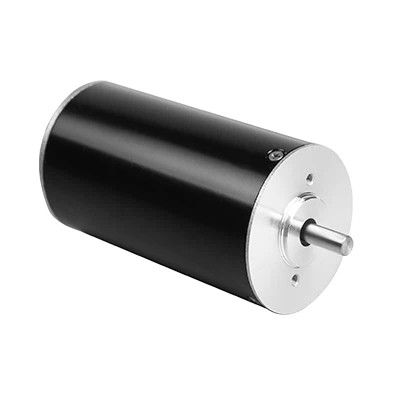

24В 2000 об/мин 0,062 Нм 13 Вт 0,91 А Ф42x43 мм Бесщ...
-
NEMA 23, униполярный 0,9 градусов, 1,32 Нм (183,3 ун...
-

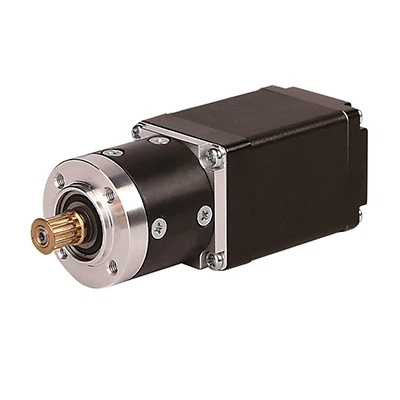

Шаговый двигатель с редуктором NEMA11
-
